Fase 02 · Presentación conceptual

Bastion

Sistema · Sofamel

Exposición del concepto en cuatro vistas anotadas, cuatro variaciones de configuración según normativa y un accesorio integrado. Mismo casco, distintas configuraciones, una sola marca.

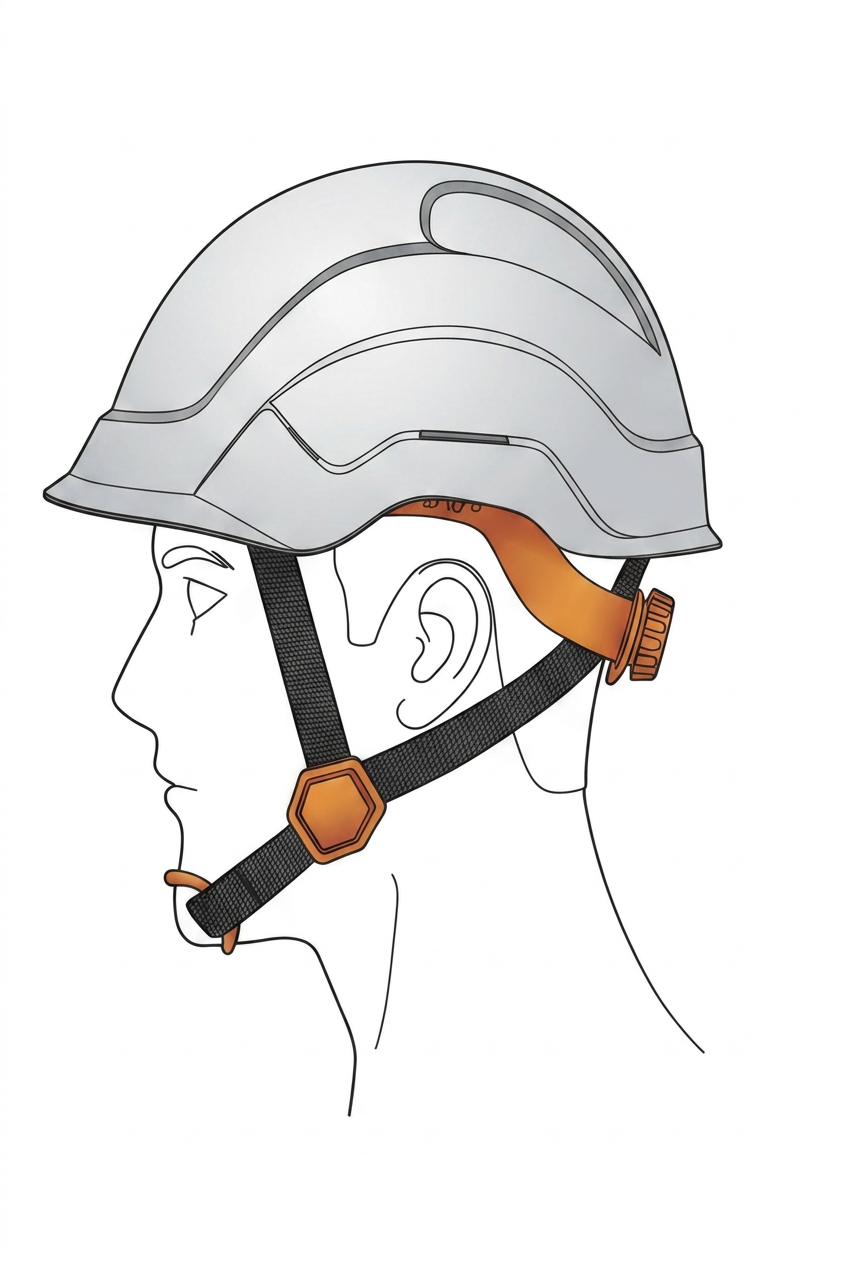

Casco Bastion vista lateral0102030303040506

Vista lateral · exterior

01 / 10

Anatomía de la calota

  • 01

    Visera amplia pero compacta

    Para mejorar protección sin penalizar visibilidad.

  • 02

    Transición suave de la calota

    Reparte cargas y evita filos o bordes, mejorando frente a arco eléctrico.

  • 03

    Zonas de impacto fuera de la corona

    Cambios de superficie que generan refuerzos estructurales para niveles tipo 2.

  • 04

    Ajuste de nuca con rueda de trinquete

    Apta para usar con guantes, con arnés regulable en grados.

  • 05

    Barboquejo desde la nuca

    Parte de la nuca y pasa por el arnés para mejorar el ajuste y separarse de las orejas (mejor ventilación y adaptación a accesorios).

  • 06

    Cinchas ajustables del barboquejo

    Regulación de longitudes y ángulos mediante una pieza que se libera y fija con un cierre.

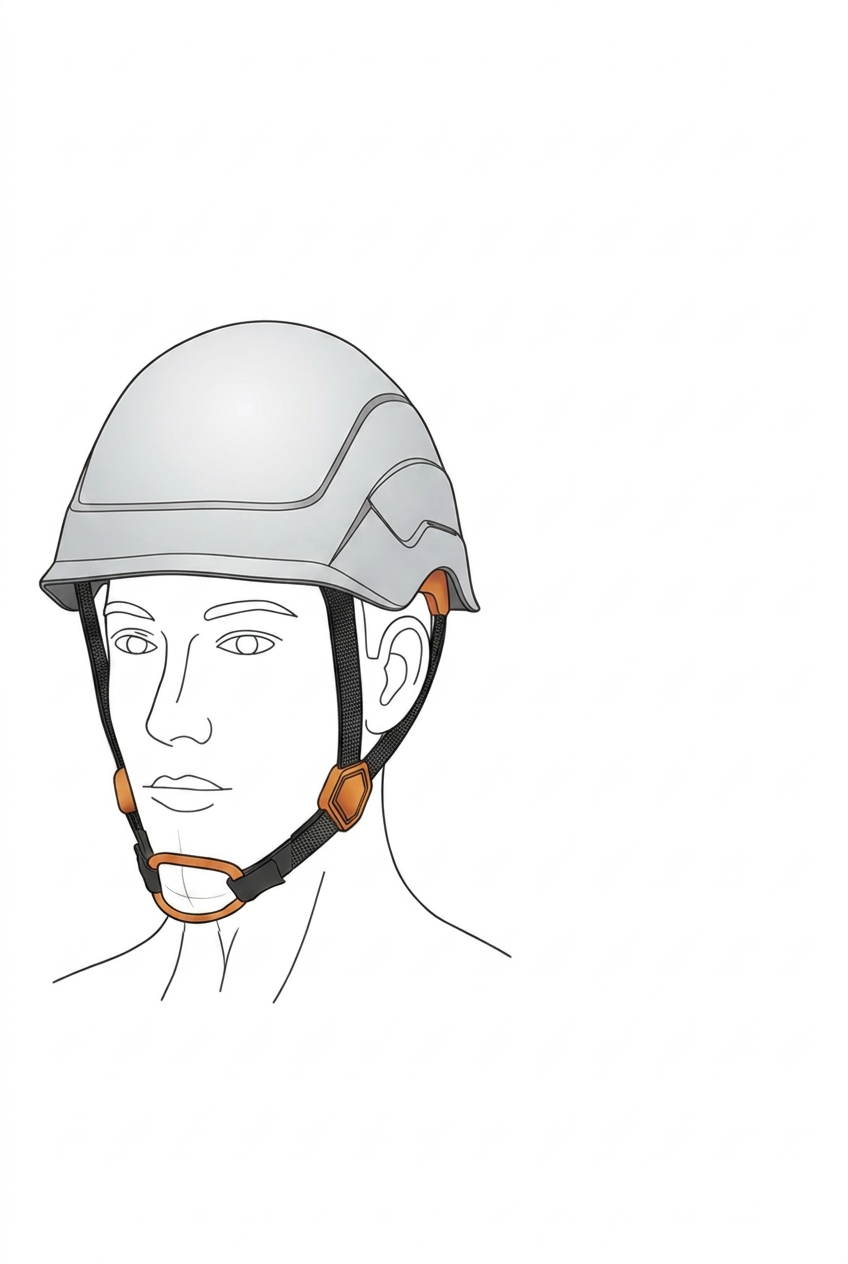

Vista frontal de la calota cerrada0102030405

Vista frontal · calota

02 / 10

Superficie y aislamiento

  • 01

    Calota cerrada

    Para mejorar el aislamiento eléctrico.

  • 02

    Superficie lisa sin cambios bruscos

    Mejor dispersión de arco eléctrico y materiales proyectados.

  • 03

    Frontal nervada para impactos

    Para prever protecciones de niveles tipo 2.

  • 04

    Anclajes independientes del arnés

    Separados del sistema de retención para mejorar la estabilidad, reduciendo los grados de libertad.

  • 05

    Barboquejo elástico y ventilado

    Flexible para adaptarse a cualquier barbilla sin generar zonas molestas por excesivo contacto.

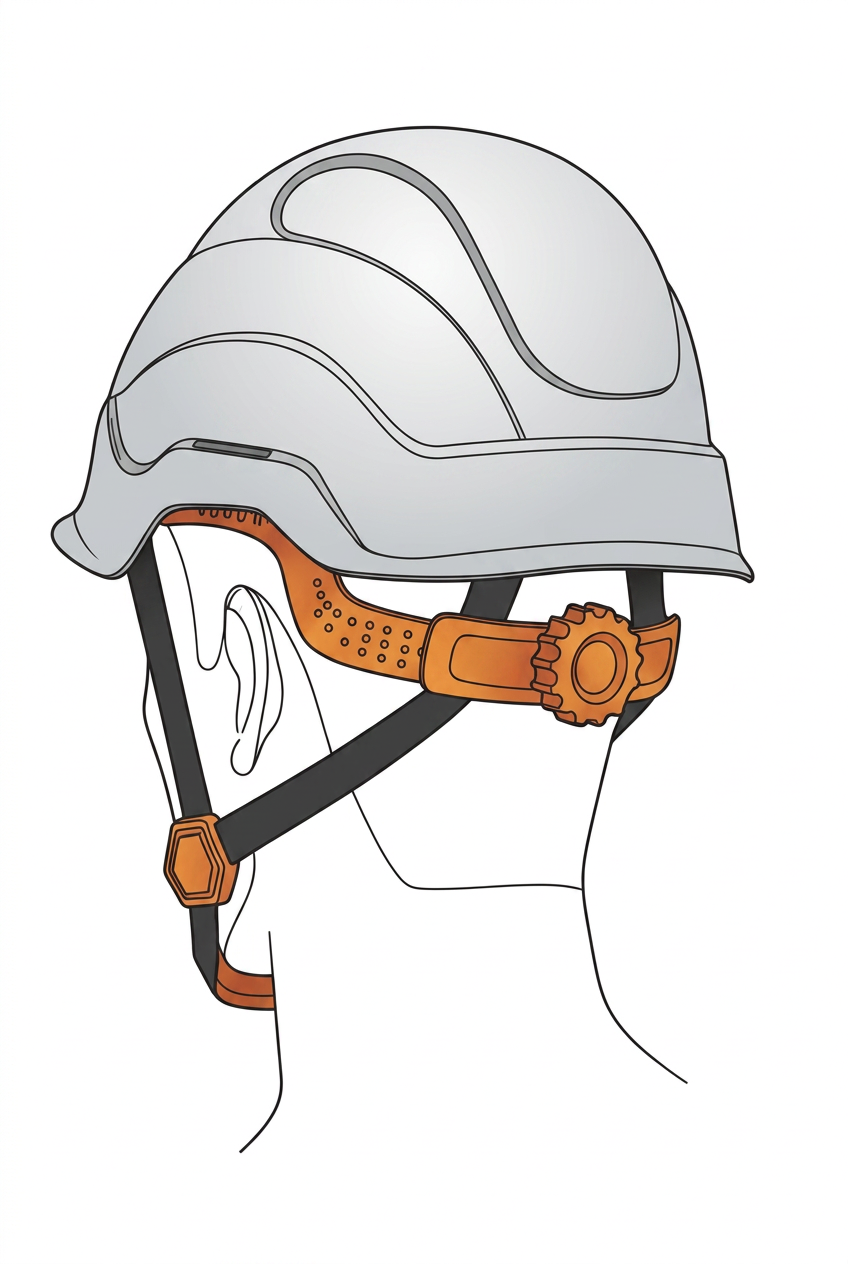

Vista lateral en 3/4 del casco010202030405

Vista lateral · 3/4

03 / 10

Slots, cobertura y retención

  • 01

    Slots de 30 mm para accesorios

    Sistema para D-Turi y elemento para sujetar linterna con banda elástica.

  • 02

    Refuerzos en zona de impacto trasera

    Cambios de superficie para generar refuerzos estructurales. Para prever protecciones de niveles tipo 2.

  • 03

    Cobertura occipital profunda

    Para mejorar la estabilidad y la protección trasera.

  • 04

    Transición suave hacia la nuca

    Separada para mejorar frente al arco eléctrico.

  • 05

    Retención de 4 puntos integrada

    Barboquejo con los puntos traseros independientes y a la vez integrados en el arnés, para mejorar la protección en trabajos en altura.

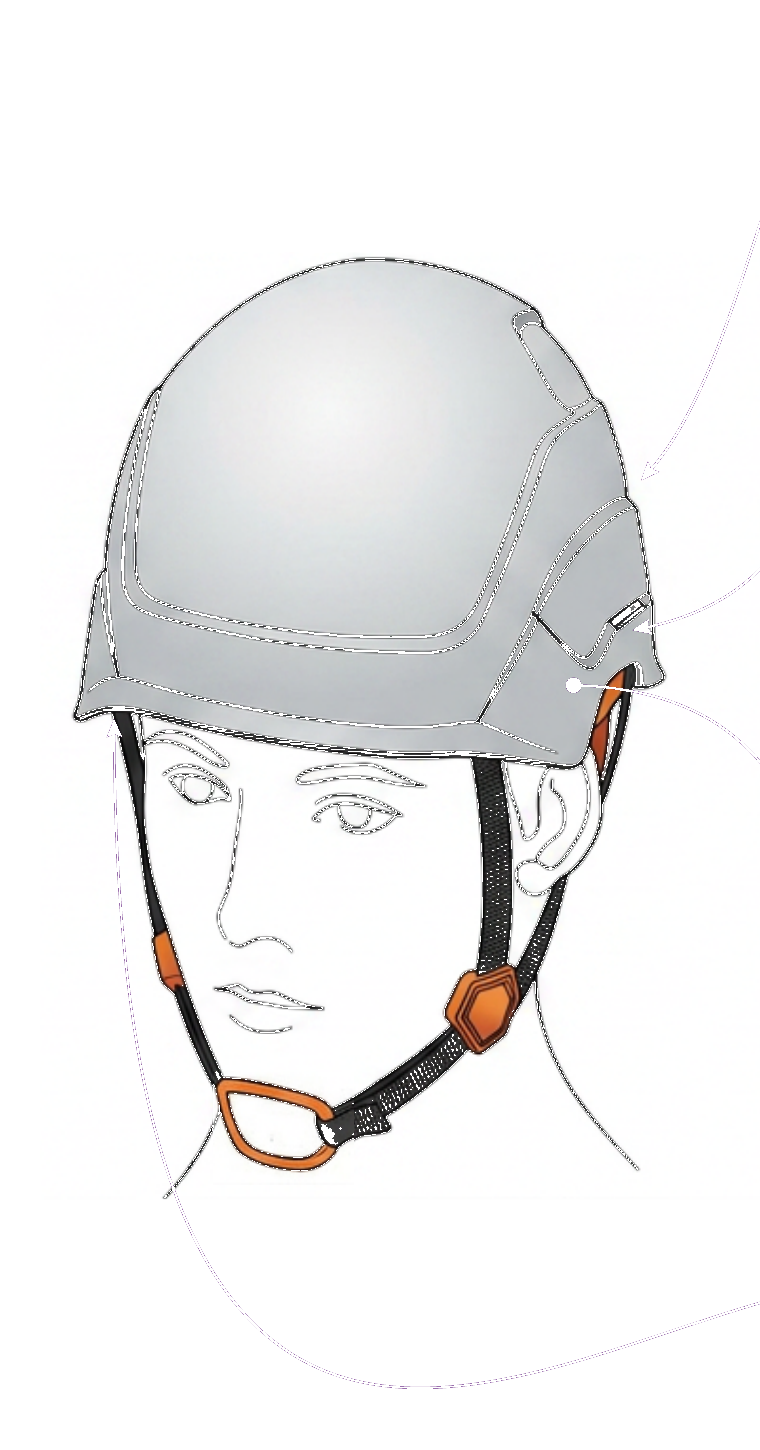

Vista superior del casco con anchuras laterales0102020304

Vista superior · anchuras

04 / 10

Refuerzos y LINNER

  • 01

    Nervios desde el exterior hacia el interior

    Transición de niveles para generar nervios y mayor protección frente a impactos y presiones laterales.

  • 02

    Anchuras laterales reforzadas

    Zonas aumentadas para prever las protecciones de niveles tipo 2.

  • 03

    LINNER ligero

    Material ligero para superar las pruebas de las normativas más relevantes en impactos.

  • 04

    Bordes inferiores suaves y controlados

    Para mejorar frente al arco eléctrico.

Sistema de notación

Leyenda

Las variaciones se identifican mediante un código compacto.

Cada chip indica aptitud según normativa o nivel de resistencia. Aparecen junto al título de cada item en las variaciones siguientes.

  • Tipo 1Apto Tipo 1
  • Tipo 2Apto Tipo 2 (requiere LINNER)
  • 440 V a.c.Apto 440 V a.c.
  • 150 NResistencia 150 N
  • 500 NResistencia 500 N

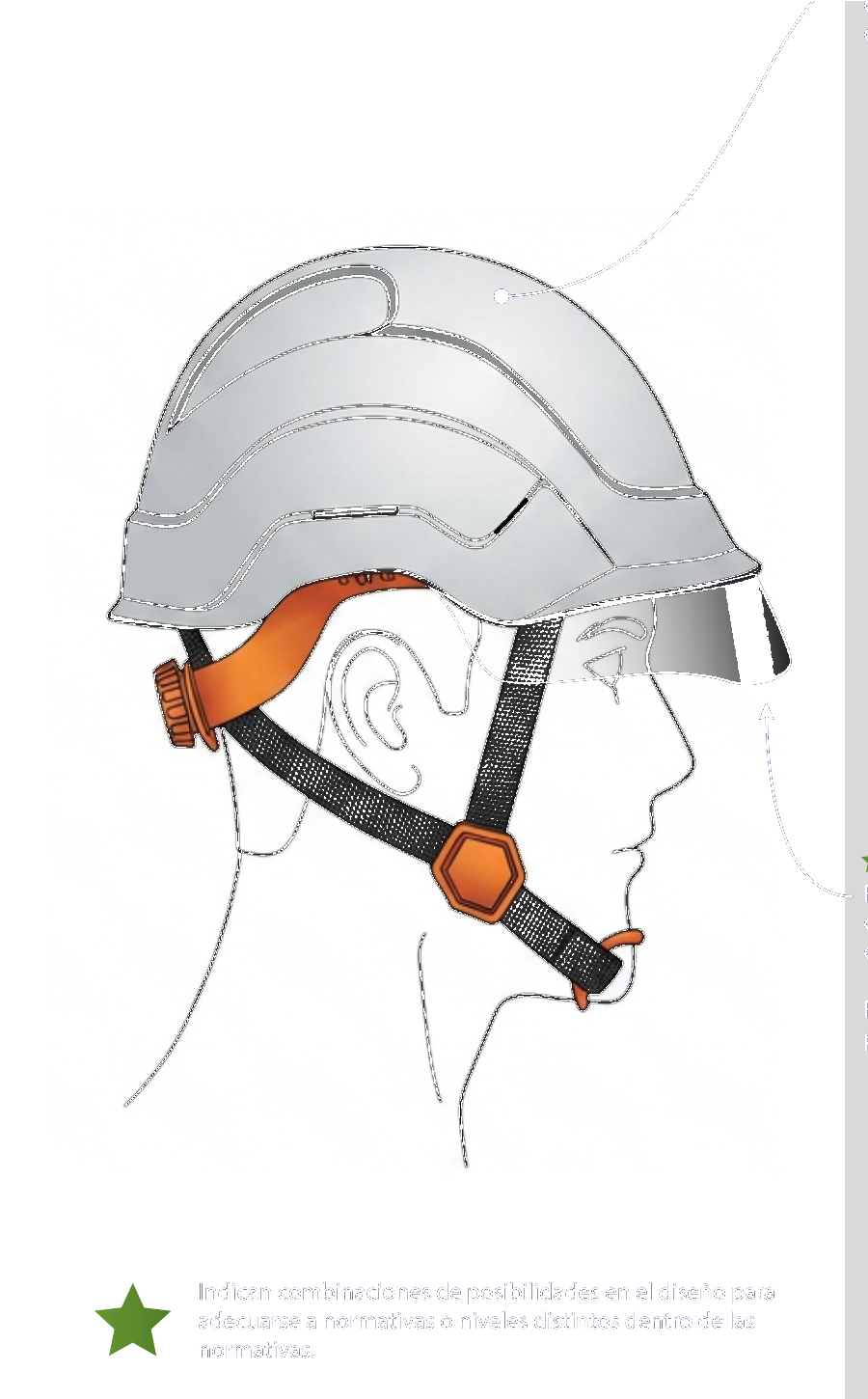

Variación con pantalla facial desplegable0102

Variación · Pantalla facial

05 / 10

Bastion · ——

  • 01

    Con LINNER

    Tipo 2440 V a.c.

    LINNER necesario para certificación Tipo 2.

  • 02

    Pantalla de protección facial

    Despliegue de visera en estado recogida. Posible tintado o vinilo interior para protección solar.

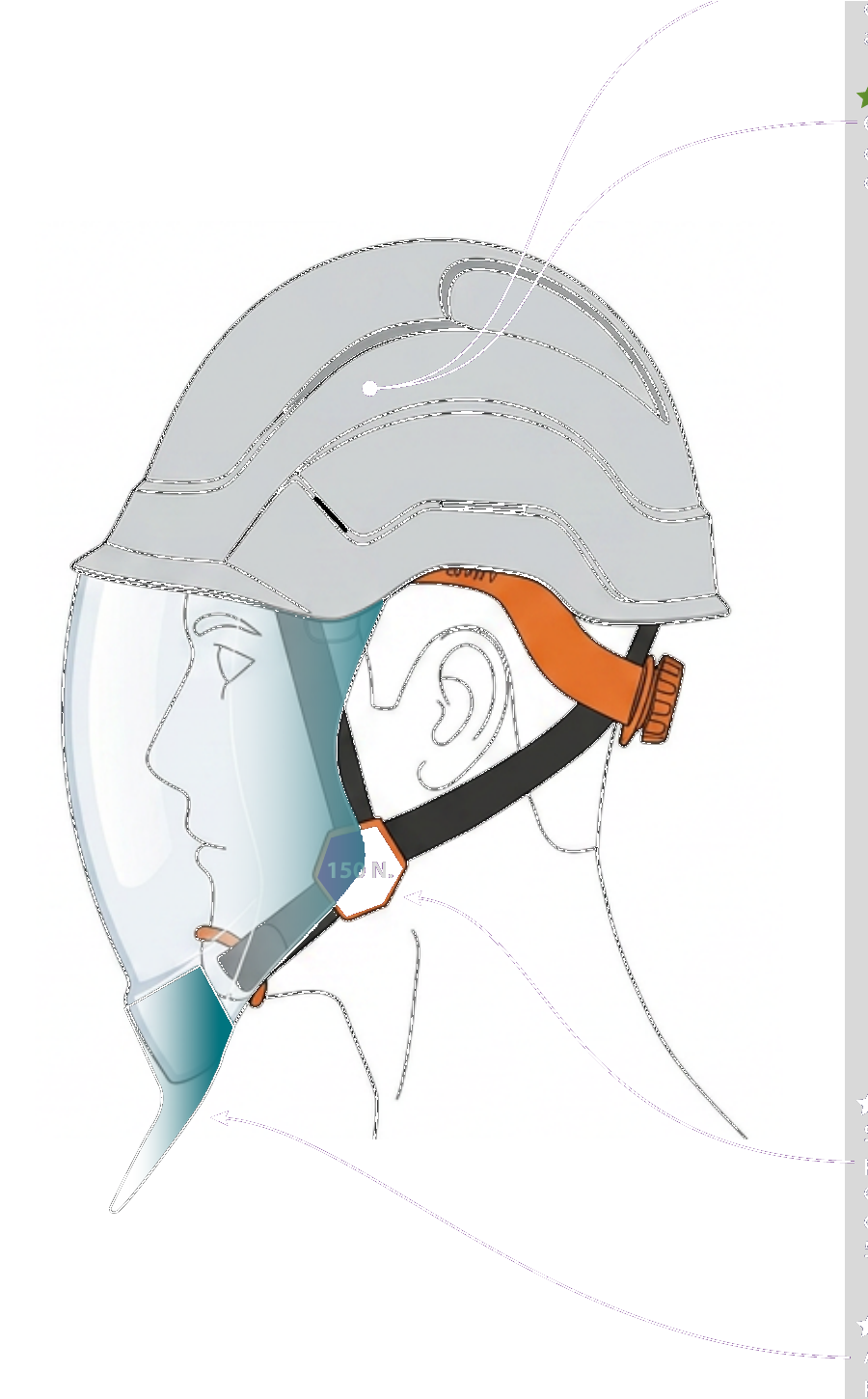

Variación con linner y protección de cuello01020304

Variación · Linner + cuello

06 / 10

Bastion · ——

  • 01

    Sin LINNER

    Tipo 1440 V a.c.

    Sin LINNER necesario para certificación.

  • 02

    Con LINNER

    Tipo 2440 V a.c.

    LINNER necesario para certificación Tipo 2.

  • 03

    Sistema permutable de retención

    150 N500 N

    Sistema definido o permutable para posicionarse en una resistencia para nivel Tipo 1 y con 500 N para Tipo 2.

  • 04

    Ampliación de protección de cuello

    Añadido para ampliar la protección del cuello.

Variación con aberturas de ventilación0102030405

Variación · Ventilación

07 / 10

Bastion · ——

  • 01

    Aberturas de ventilación

    Tipo 1440 V a.c.

    Cascos con aberturas, aptos Tipo 1.

  • 02

    Sin LINNER

    Tipo 1

    Sin LINNER necesario para certificación.

  • 03

    Con LINNER

    Tipo 2

    LINNER necesario para certificación Tipo 2.

  • 04

    Sistema de barboquejo

    Tipo 1

    Apto para nivel de seguridad Tipo 1.

  • 05

    Sistema permutable

    150 N500 N

    Sistema definido o permutable para posicionarse en una resistencia para Tipo 1 y con 500 N para Tipo 2.

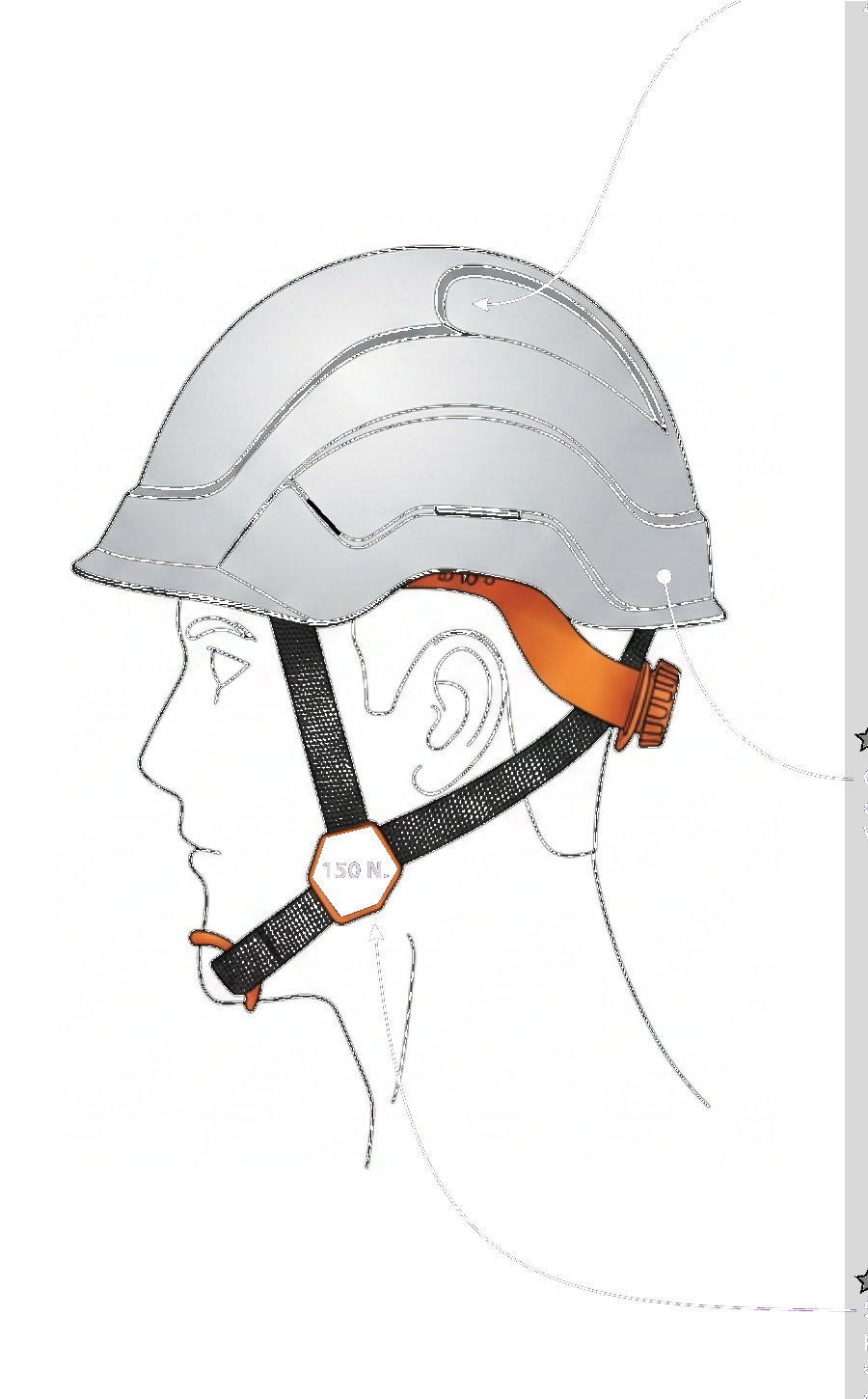

Variación sin aberturas010203

Variación · Sin abertura

08 / 10

Bastion · ——

  • 01

    Sin abertura

    Tipo 2440 V a.c.

    Apto Tipo 2 con 440 V a.c.

  • 02

    Con LINNER

    Tipo 2Tipo 1

    LINNER necesario para certificación Tipo 2. Válido también Tipo 1.

  • 03

    Sistema permutable

    150 N500 N

    Sistema definido o permutable para posicionarse en una resistencia para Tipo 1 y con 500 N para Tipo 2.

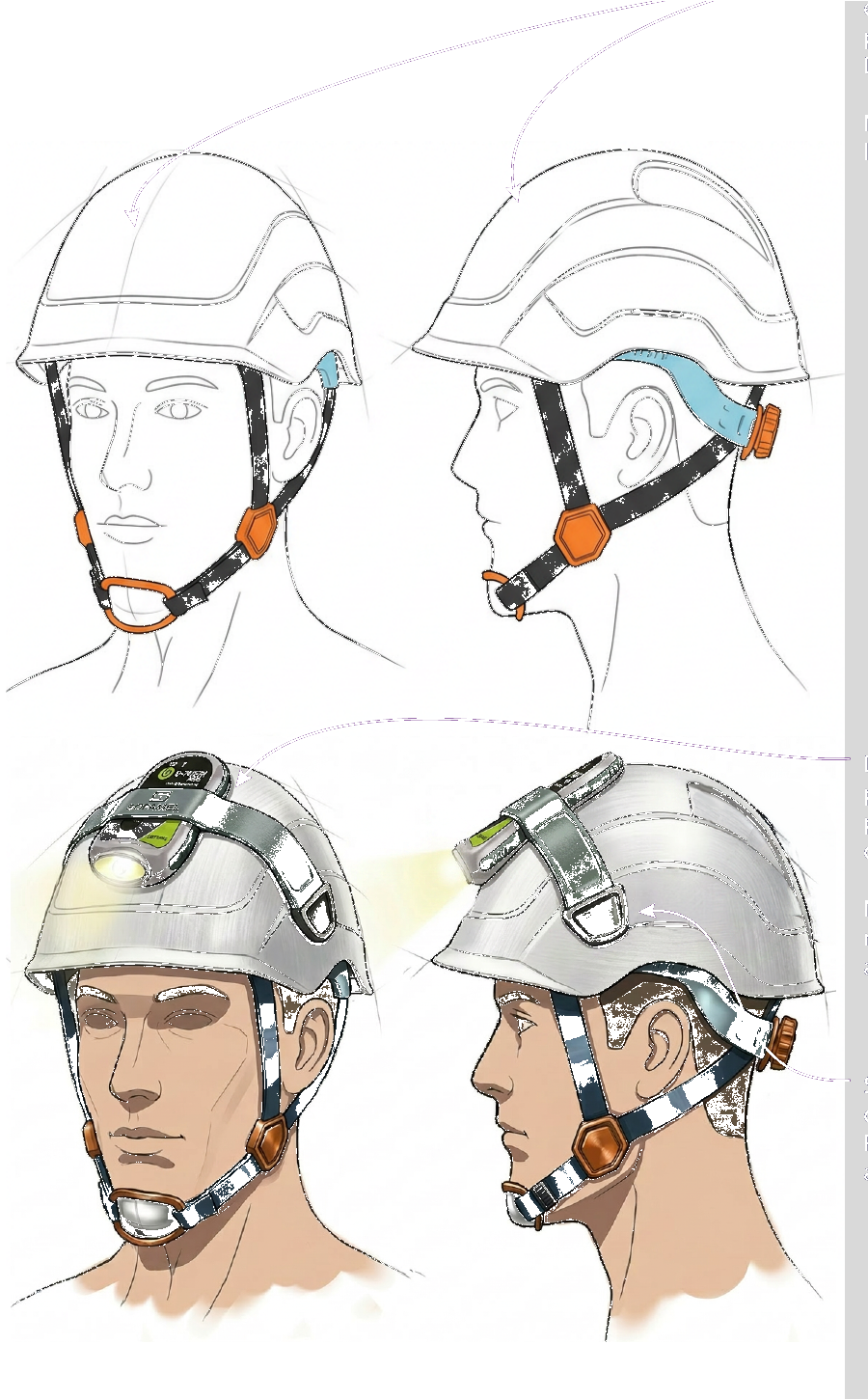

Casco con accesorio D.TURI integrado01020304

Accesorio · D.TURI

09 / 10

Pieza adhesiva sobre la calota

  • 01

    Pieza adhesiva D.TURI sobre la calota

    Colocar un accesorio adhesivo en el que se acopla, posteriormente, el dispositivo D-TURI.

  • 02

    Posición frontal superior

    Queda dispuesto en la parte frontal superior y protegido por la pieza de PP que lo sujeta.

  • 03

    No afecta a ensayos de norma

    No afectaría a la inyección ni a los ensayos de las normas. No necesitaría ensayos para normas si se suministra como accesorio.

  • 04

    Acople sobre slots delanteros

    Sistema acoplado en los slots delanteros. Pieza de PP flexible para ajustarse a la calota.

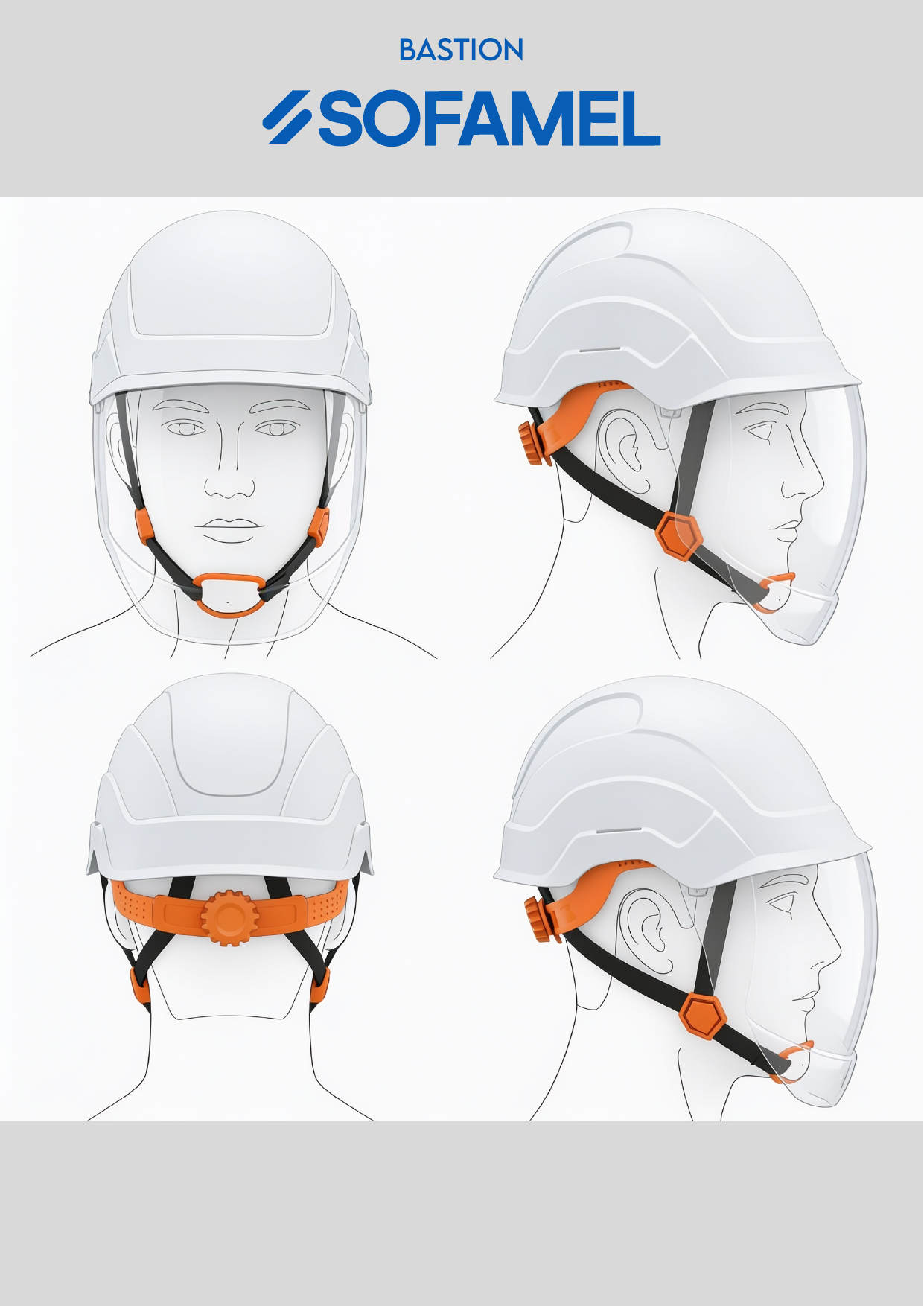

10 / 10 · Renders finales

Cuatro vistas

Casco Bastion en cuatro vistas: frontal, perfil, posterior y tres cuartos

Modelo

Bastion

Marca

Sofamel
